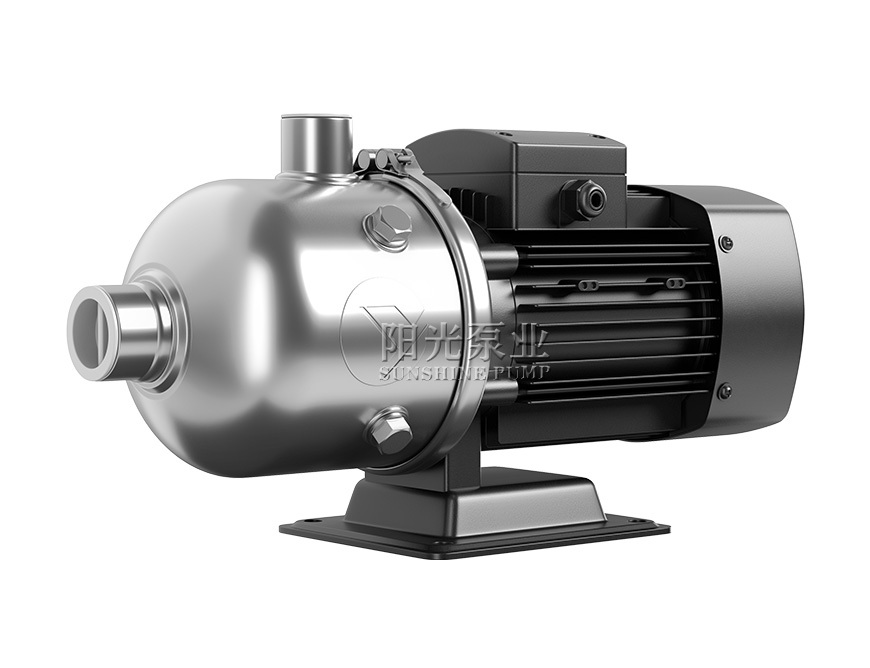

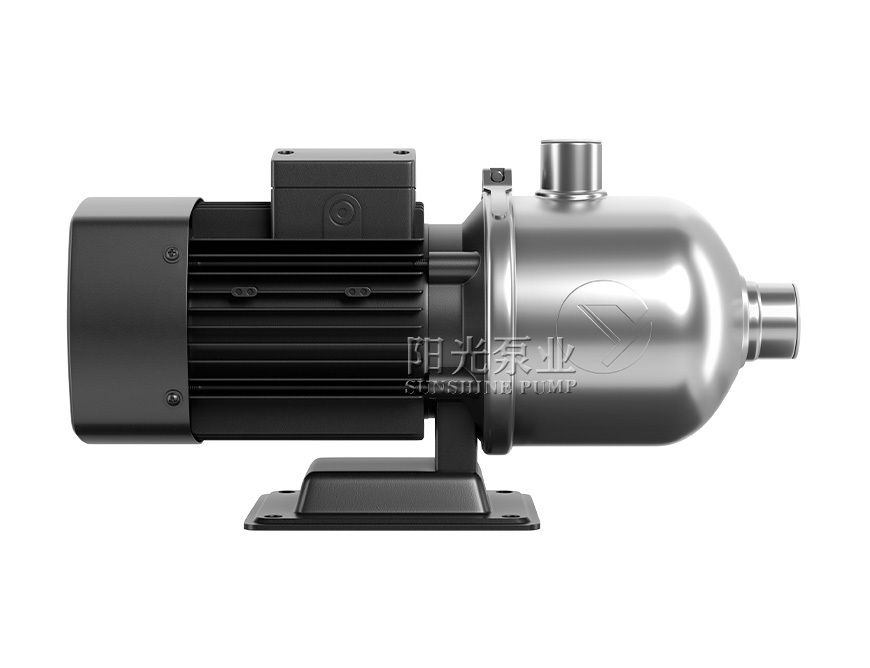

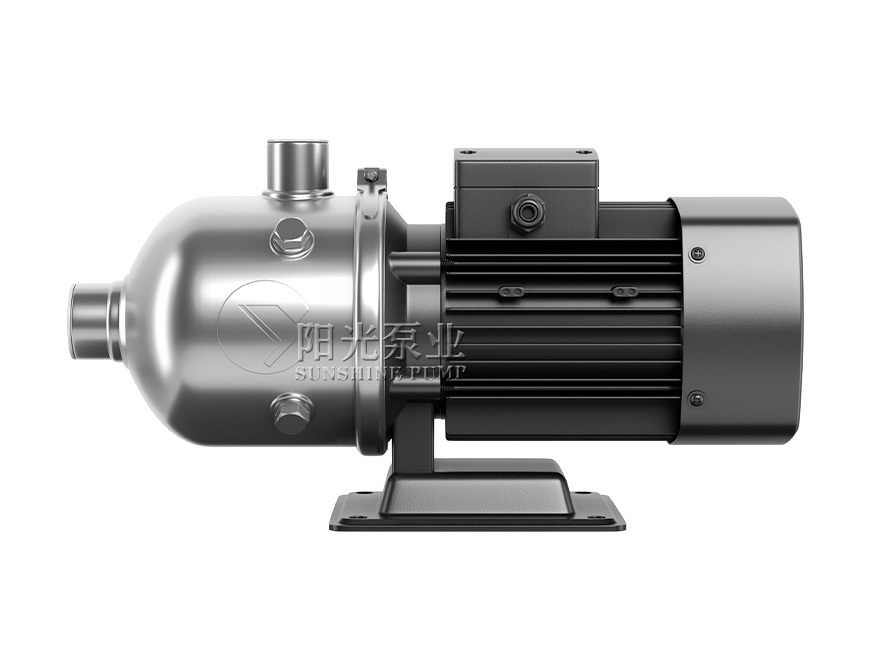

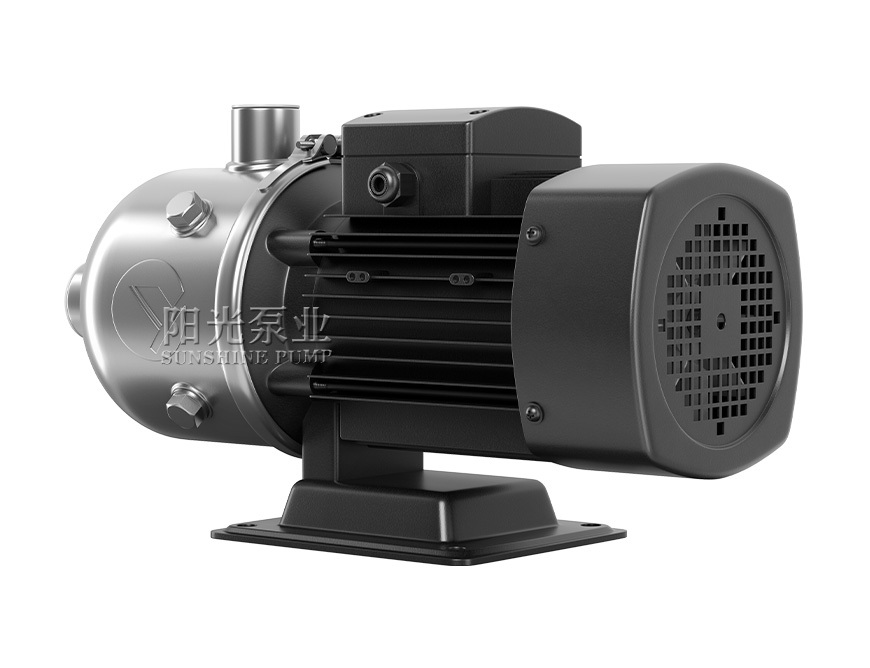

CHL/CHLF轻型段式多级泵

过流部件采用不锈钢板冲压焊接而成，耐轻腐蚀等

免费电话 在线咨询 资料下载

CHL/CHLF轻型段式多级泵 三维视频

点击播放

产品简介

上海阳光泵业CHL，CHLK和CHLF轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料（304或316）制成，不同材质的硬质合金密封，保证了不同介质输送均无泄漏；噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声；故障率低：结构简单合理，整机无故障工作时间大大提高。具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。

工作条件

·稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。

·液体温度：常温型－15℃至+70℃

·热水型+70℃至+110℃

·最大环境温度：+40℃

·最大运作压力：10巴

·最大进口压力受最大运作压力限制。

·介质酸碱性：PH4~9

适用范围

主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。

三维模型

产品

CHL/CHLF轻型段式多级泵

型号

CHL(F)2-20 

CHL(F)2-20
CHL(F)2-30
CHL(F)2-40
CHL(F)2-50
CHL(F)2-60
CHL(F)4-20
CHL(F)4-30
CHL(F)4-40
CHL(F)4-50
CHL(F)4-60

 模型下载

CHL-CHLF（带水印-16号）11.06

性能参数

型号	配用电机 (kW)	流量 (m³/h)	0.5	1.0	1.5	2.0	2.5	3.0	3.5
CHL2-2	0.37	H(m)	19	18	16.5	15	13	10	7.5
CHL2-3	0.37	H(m)	28	26.5	24.5	22	19	15.5	12
CHL2-4	0.55	H(m)	36	34.5	33	29	25	20.5	16
CHL2-5	0.55	H(m)	45.5	43	40	36	31.5	26.5	20.5
CHL2-6	0.75	H(m)	53.5	51	48	44	39	32	24

型号	配用电机 (kW)	流量 (m³/h)	1	2	3	4	5	6	7
CHL4-2	0.37	H(m)	19	18	17	15	12.5	10	8
CHL4-3	0.55	H(m)	28	27	26	23.5	20.5	17	13
CHL4-4	0.75	H(m)	37.5	36	34	31	27	23	19

型号	配用电机 (kW)	流量 (m³/h)	5	6	7	8	9	10	11
CHL8-1	0.75	H(m)	10	9.5	9.3	9	8	7.5	7
CHL8-2	0.75	H(m)	20	19.5	19	18	17	15.5	14
CHL8-3	1.1	H(m)	29.5	29	28	27	25	23	21
CHL8-4	1.5	H(m)	39	38	37	35	33	30.5	27.5
CHL8-5	2.2	H(m)	51	49.5	47.5	45	42.5	39.5	36

型号	配用电机 (kW)	流量 (m³/h)	7	8	9	10	11	12	13	14	15	16
CHL12-1	0.75	H(m)	11.5	11.2	11	10.5	10	9.5	9	8	7	6
CHL12-2	1.2	H(m)	23	22.5	22	21.5	20.5	19.5	18.5	17	15.5	13
CHL12-3	1.8	H(m)	35	34.5	33.5	32.5	31	29.5	28	26	23.5	20
CHL12-4	2.4	H(m)	47	46	45	43.5	41.5	39.5	37.5	35	31.5	27.5
CHL12-5	3	H(m)	60	58	56.5	55	52.5	50	47	44	40	35

型号	配用电机 (kW)	流量 (m³/h)	8	10	12	14	16	18	20	22
CHL16-1	1.1	H(m)	12.8	12.5	12	11.5	10.5	9.5	8	7
CHL16-2	2.2	H(m)	26	25	24	23	21.7	20	18	15.5
CHL16-3	3	H(m)	40	39	38	36	34	31.5	29	25

型号	配用电机 (kW)	流量 (m³/h)	10	12	14	16	18	20	22	24	26	28
CHL20-1	1.1	H(m)	13.5	13	12.5	12	11	10	9	8	7	6
CHL20-2	2.2	H(m)	27	26.5	25.5	25	23.5	22	20.5	18.5	17	14.5
CHL20-3	4	H(m)	39.5	39	38	37.5	35.5	34	31.5	29	26	23
