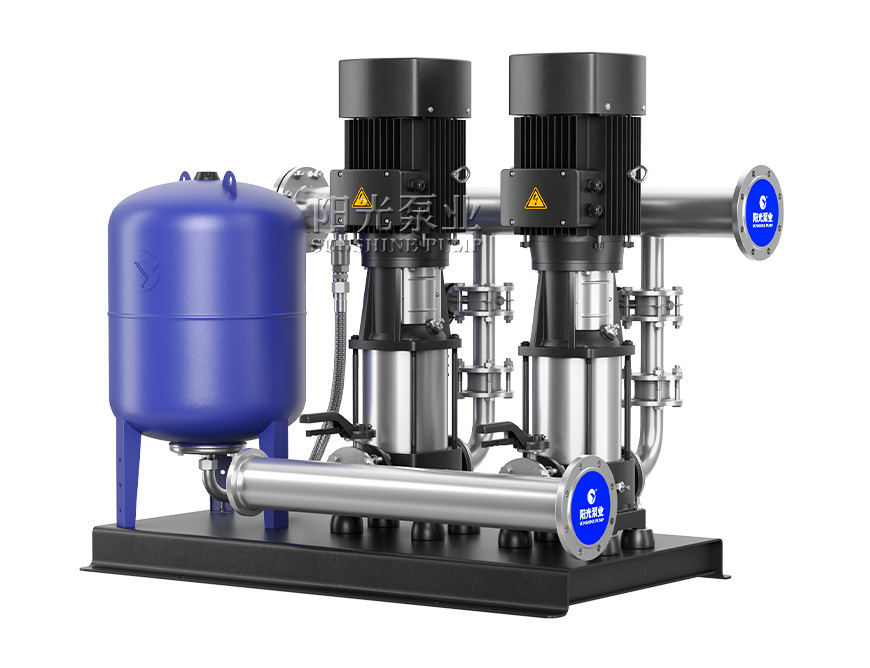

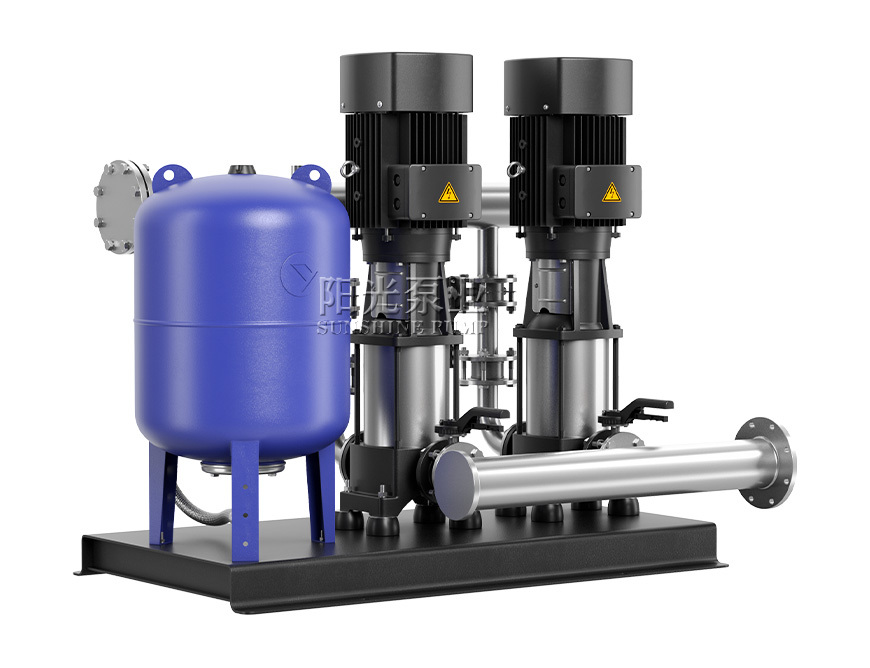

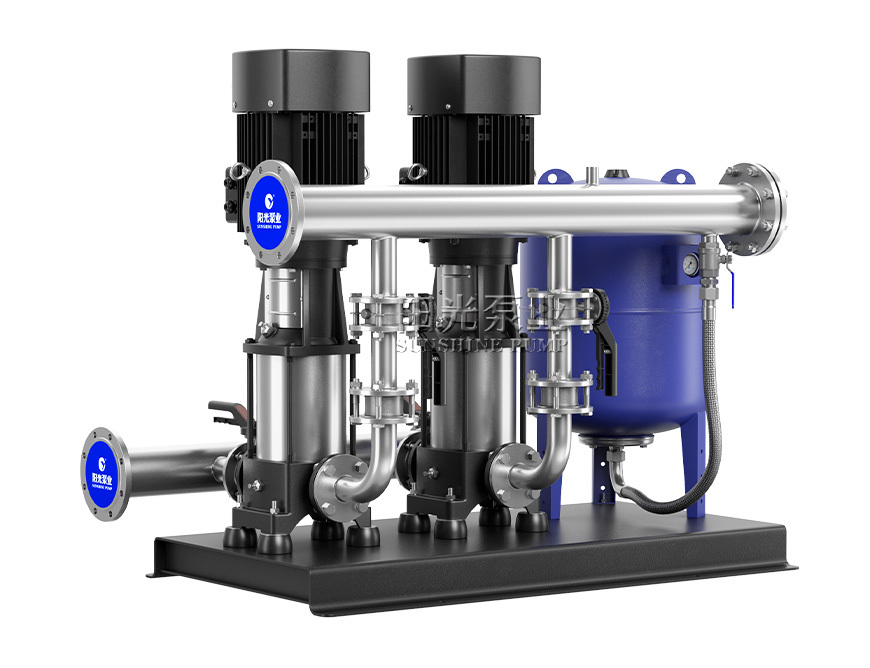

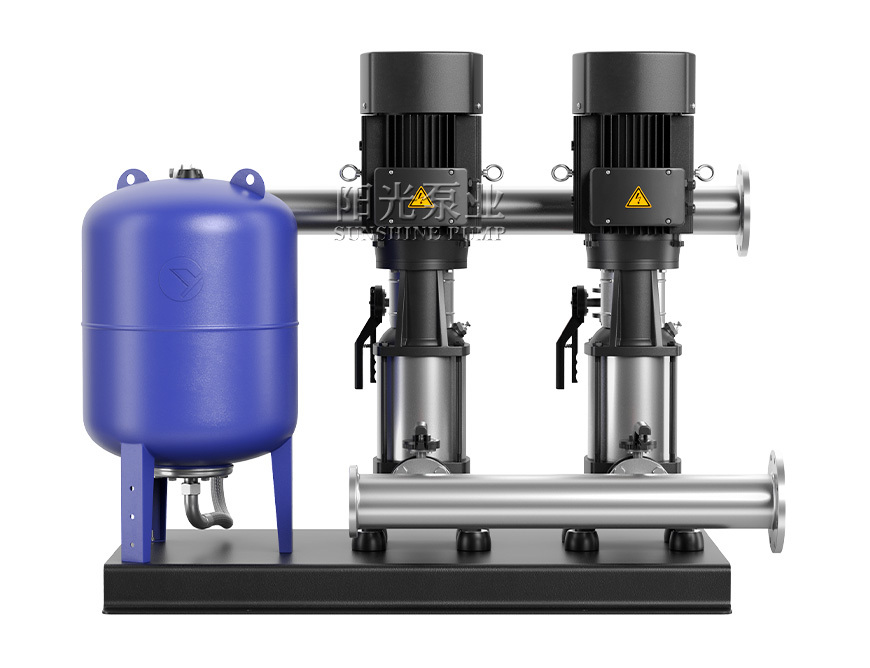

变频恒压供水成套设备

满足用户恒压变量供水或变压变量供水的需要

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

变频恒压供水成套设备是将变频调速技术,可编程控制技术应用于水泵自动控制设备之中,与电机泵组相结合的新型机电一体化供水设备。
该设备采用由交流变频调速器、工业级可编程控制器、数字PID调节器、低压电器、压力传感器、液位控制器及泵等构成闭环调节变频调速供水系统。该系统可根据管网瞬时压力变化,自动调节某台水泵电机的转速和多台水泵电机的投入和退出,满足用户恒压变量供水或变压变量供水的需要,使供水管网末端压力保持恒定,使得整个供水系统始终保持高效节能的状态。
在供水系统中应用,可取代传统给水设备中的水塔供水、高位水箱供水或气压供水等供水方式,节能效果显著。

设备结构组成

变频恒压供水成套设备主要由:主泵组、变频调速供水控制系统、稳压泵组(可选组件)、稳压气压罐(可选组件)等组成。

主泵组:供水主泵组主要由CDL型立式多级管道离心泵和以槽钢和钢板焊接制成的钢制基础构成,一般由2~3台同一型号的水泵组成。变频调速供水控制系统主要由交流变频调器、可编程控制器(微机)、数字PID调节器、外围操作执行机构及保护电路、压力传感器、蓄水池水液位控制器(水源缺水保护用)等组成。

稳压泵组:稳压泵组主要由一至二台小流量水泵构成,其供水扬程大于或等于主泵的供水扬程。它只在管网小流量或零流量是(例如夜晚)时自动投入运行维护管网的压力,补允小流量用水或管网的渗漏,同时使主泵在小流量和零流量用水时处于停机状态。

气压罐:气压罐是一种密闭容器。大流量供水时,由水泵加压,罐内贮存的气体被压缩;在小流量或零流量供水时,被压缩气体泄压膨胀,将贮存在罐内的水压入输配水管网,被充用户的小流量用水或管的渗漏,同时使主泵在小流量和零流量用时处于停机状态。


设备特点

1、结构紧凑,体积小,占地少,毋须建造高位水箱或水塔,投资省,安装快,便于集中管理;

2、采用变频器及相关元器件,设计合理,操作简便,性能可靠,完全自动运行;

3、具备多种故障显示及备查记录,完善的欠压、过压、过载、短路、缺相、水源缺水自动保护停机等保护功能,使用安全,维护简便;

4、自由设定管网压力,按实际用水量调节水泵转速,使其始终处于高效运转状态;采用多台小功率泵组成泵组代替大功率泵更能适合流量的急剧变化,避免“大马拉小车”现象,节能效果更为显著。与恒速泵供水相比,消除了超压和回流的无功损耗,节能率达到20-50%;

5、由变频器或软起动器实现水泵软起动软停止,使电网和管网免受冲击。无水锤现象,大大降低设备运行噪音,延长相关设备的使用寿命;

6、多台泵多种循环运行方式,均稀各泵运行时间,避免其中某台水泵因闲置而锈蚀;

7、直接向用户供水,避免水质二次污染;

8、品种规格齐全,可任意纵使配套,应用范围广;

9、控制程序化,可按用户需要实现多种控制方式。例如:定时开关系统、消防联动、小流量和零流量自动关机睡眠、上位机集中管理等;

10、管网常压供水,可避免外露管路冻裂;可按需要任意调节设备供水压力,满足用水高峰期建筑顶层的水压要求。

适用范围

1、高层、城镇居民小区、企事业单位等生活用水。

2、各类工业用水(如冷却水循环等要求恒压供水的生产用水)。

3、各类自来水厂、污水处理厂、机场、家业排灌站和喷灌站。

4、环保水处理、渗透分析系统、生产线加工系统、工业厂房清洗。

5、油田输油管道、油库、油港的恒压输油系统。

6、旧有供水系统(气压罐、水塔、高位水箱)改造更新。

7、工业锅炉稳压补水系统、热水供应系统。
