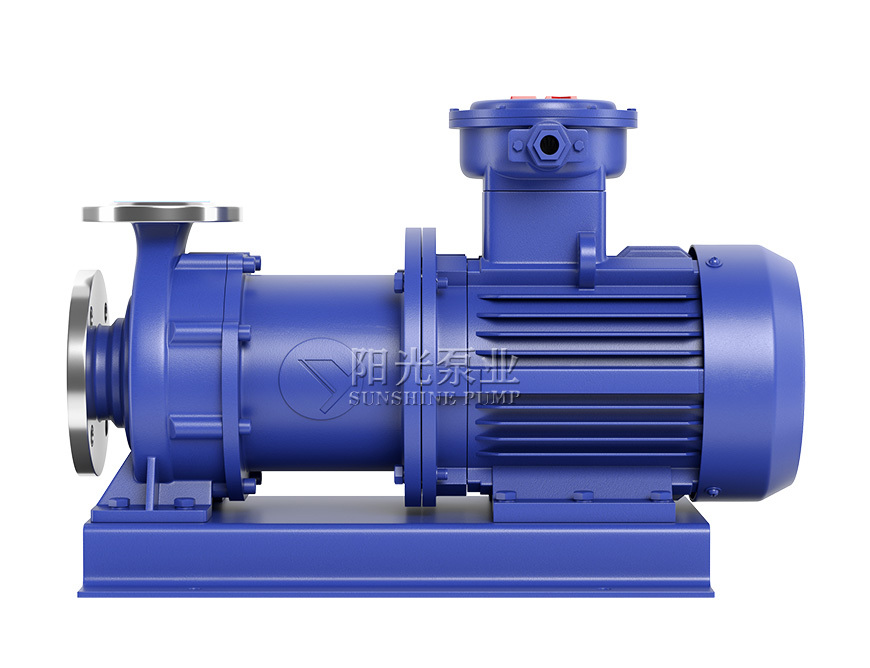

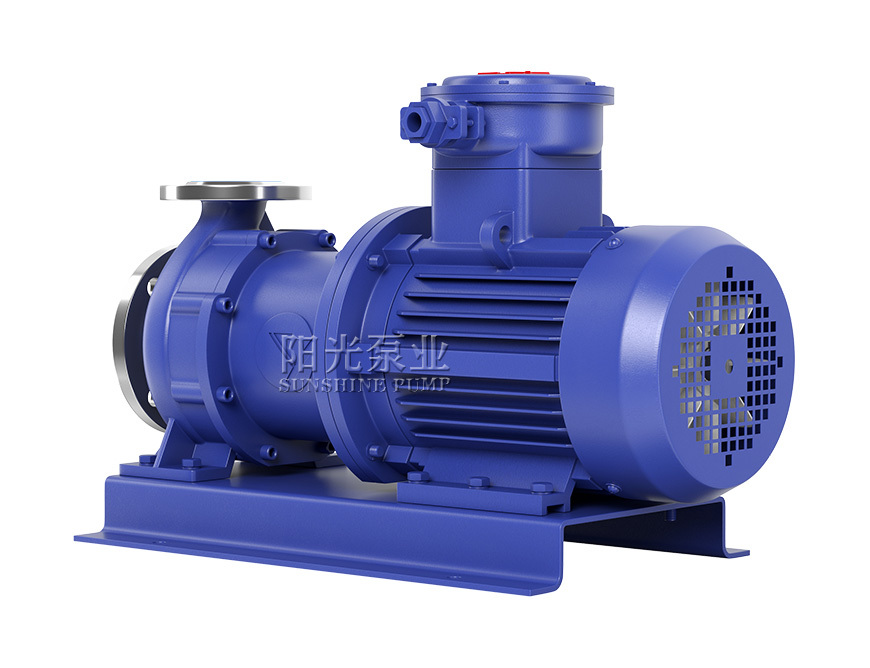

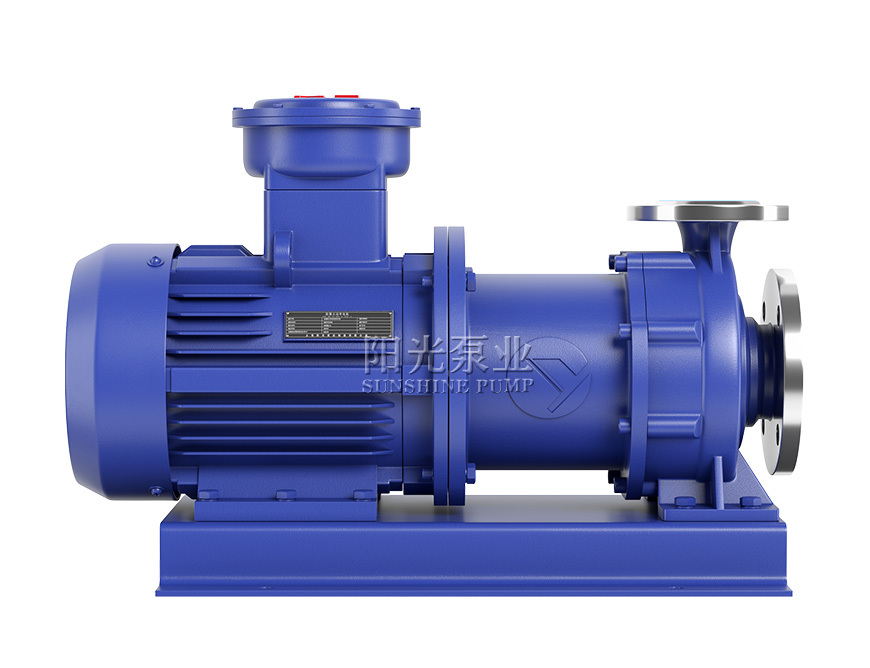

CQB型磁力驱动离心泵

抗腐蚀性能强,无泄漏可以使被输送介质免受污染

CQB型磁力驱动离心泵 三维视频
点击播放
产品简介

CQB磁力驱动离心泵(简称磁力泵),通常由电动机,磁力耦合器和耐腐蚀离心泵组成。其主要特点是利用磁力耦合器传递动力,完全无泄漏,当电动机带动磁力耦合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。

适用范围

·石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业。

·输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体。

使用说明

·磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

·当抽吸液面高于泵轴心线时,磁力驱动泵起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

·磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

·检查电机旋转方向是否与磁力泵转向标记一致。

·磁力驱动泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

·磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

注意事项

·因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。

·被输送介质中,若含有固体颗粒,磁力驱动泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

·磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

·磁力驱动泵被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵的使用温度<100℃。

·输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

·磁力驱动泵对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

·磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

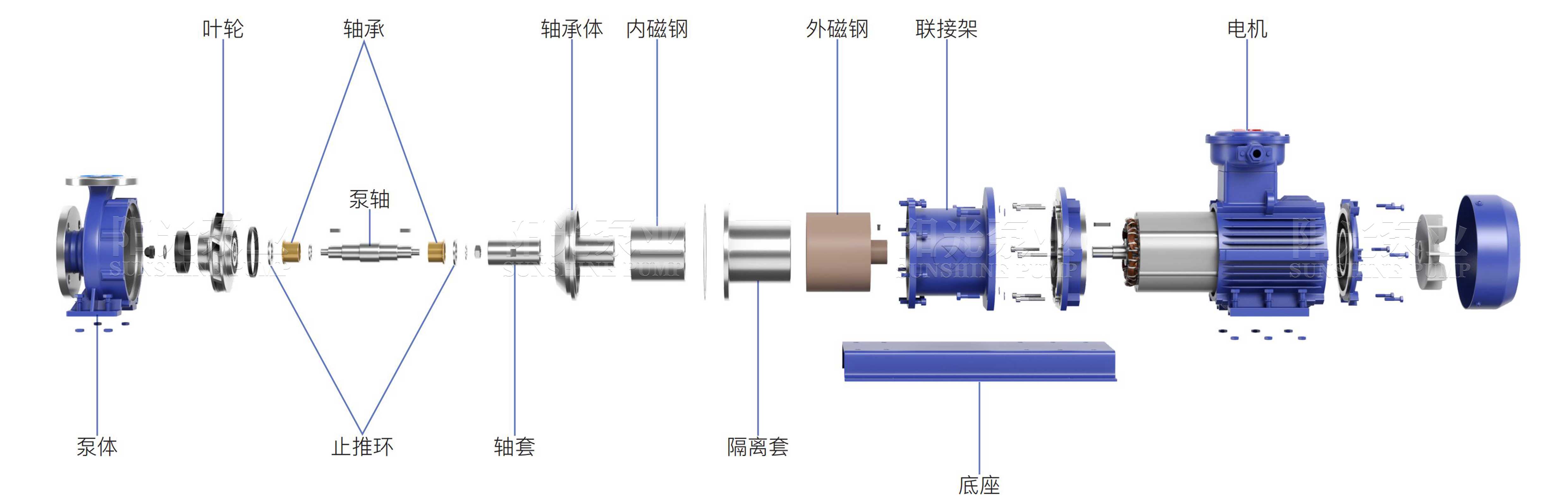

结构图纸

CQB磁力泵(带水印-16号)11.06

性能参数

 序号
型号

 流量

 (m³/h)

   扬程
   (m)
转速
(r/min)

  功率

  (kW)

1CQB32-20-1253.22029001.5
2CQB32-20-160322.2
3CQB32-25-200504
4CQB40-25-1056.312.51.1
5CQB40-25-125202.2
6CQB40-25-160323
7CQB40-25-200505.5
8CQB50-40-8512.581.1
9CQB50-32-10512.51.5
10CQB50-32-125203
11CQB50-32-160324
12CQB50-32-200507.5
13CQB50-32-2508018.5
14CQB65-50-12525204
15CQB65-50-160327.5
16CQB65-40-2005015
17CQB65-40-2508022
18CQB80-65-12550207.5
19CQB80-65-1603215
20CQB80-50-2005022
21CQB80-50-2508037
22CQB100-80-1251002015
23CQB100-80-1603222
24CQB100-65-2005037
25CQB100-65-2508055
26CQB150-150-2002005055
27CQB200-200-40040032145075
